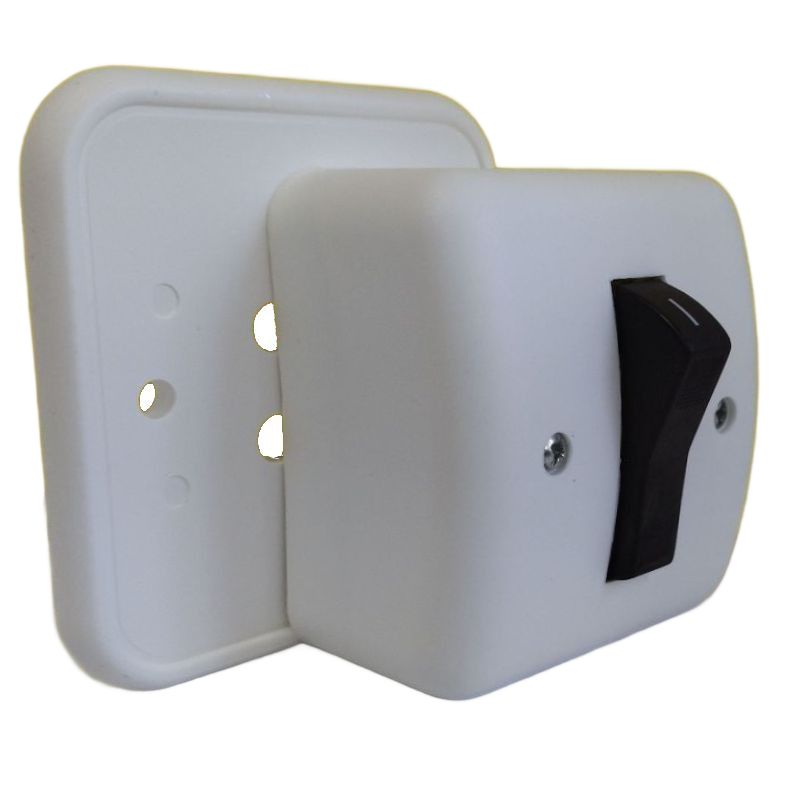

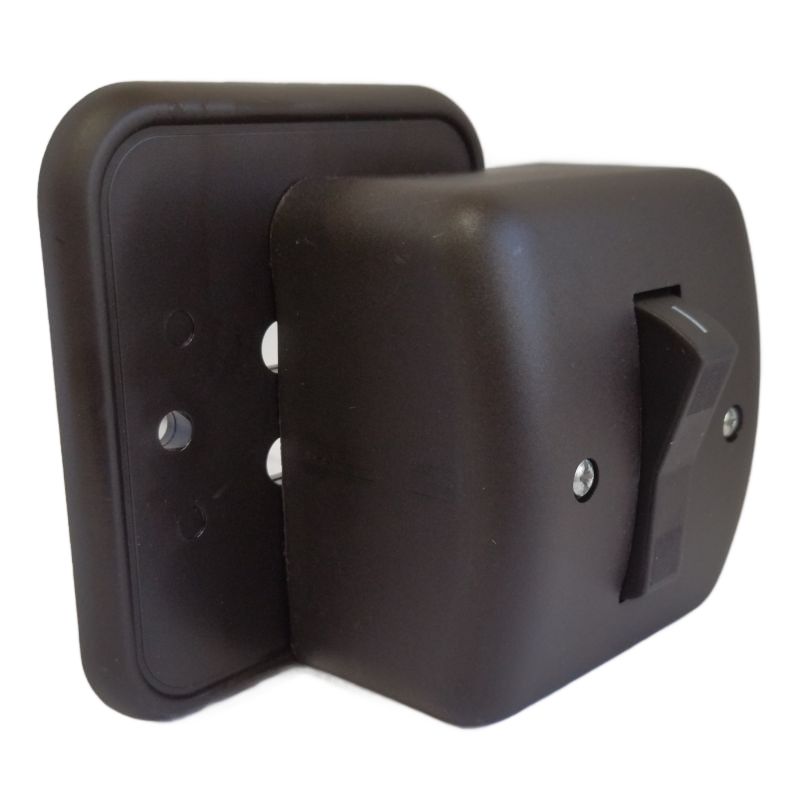

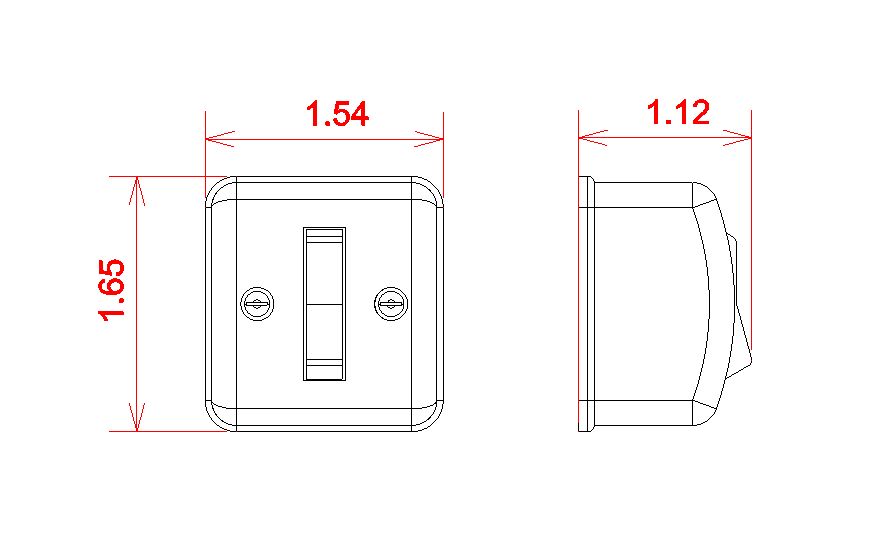

A 400 V~, 16A terhelhetőségű 3 pólusú billenőkapcsoló alkalmas háztartási és hasonló jellegű, rögzített villamos szerelések, készülékek, berendezések üzemeltetésére, ki- és bekapcsolási feladatainak megvalósítására.
Szerelési utasítás:
- A homloklapon látható 2 db csavart eltávolítása után a fedél eltávolítható és a kapcsolómechanizmus szerelhetővé válik.
- A kapcsolómechanizmus a mellékelt alátétlappal együtt, szükséges kötőelemek segítségével rögzíthető a szerelőfelületre.
- A csavaros csatlakozókapcsokba rögzíthetőek az előkészítés nélküli rézvezetékek.
- A fedél csavarokkal történő rögzítése után a kapcsoló működére kész.
Általános leírás:
A kapcsoló műanyag alkatrészei égésgátolt, hőre lágyuló műanyagból, míg fém alkatrészei rézből, rézötvözetből és korróziógátolt vas alapanyagokból készülnek. A kapcsoló installációjához ugyancsak égésgátolt, hőre lágyuló műanyagból készült alátétlapot mellékelünk a termékhez, mely a kapcsoló aktív részeinek környezettől való elszigetelését hivatott biztosítani. A kapcsoló a burkolat eltávolítása után a kapcsolómechanizmus csavaros csatlakozókapcsaiba előkészítés nélküli réz vezetékek csatlakoztathatók. Áramvezető részek elmállás ellen védett, minősített rézötvözetből készülnek. Egyéb fém alkatrészek korrózió ellen védettek.
Működési mód:
A kapcsoló működtetése a fedélből kiálló billentyű átkapcsolásával lehetséges. A kapcsolás helyzetéről a billentyű homloklapján elhelyezett jelölések adnak tájékoztatást.
