Rövid leírás:
A BKV típusú nyomógombok kisfeszültségű, erősáramú villamos készülékek, berendezések működtetésére, áramkörök kapcsolására szolgálnak.

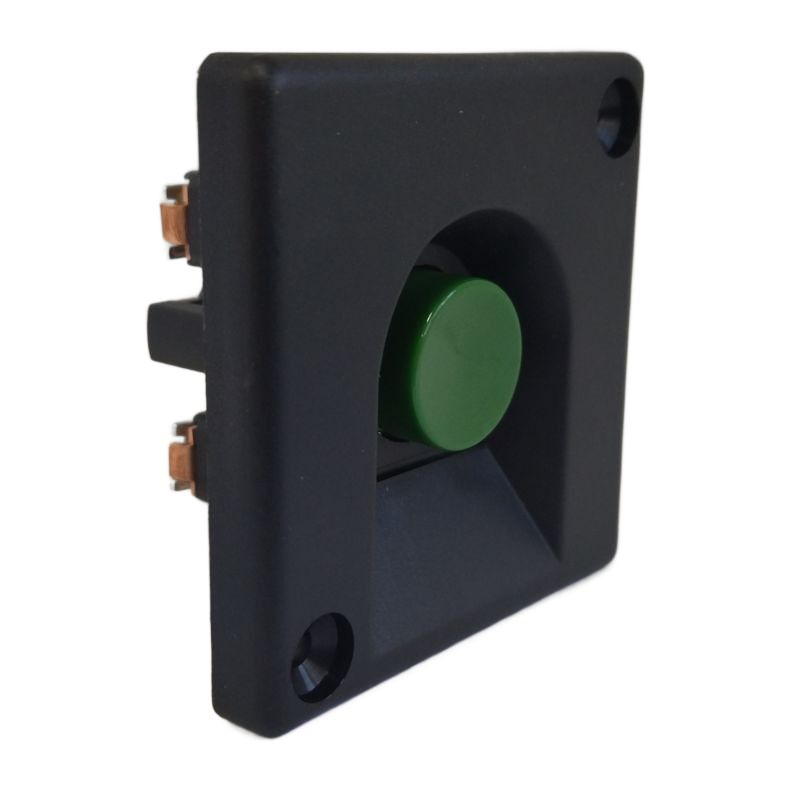

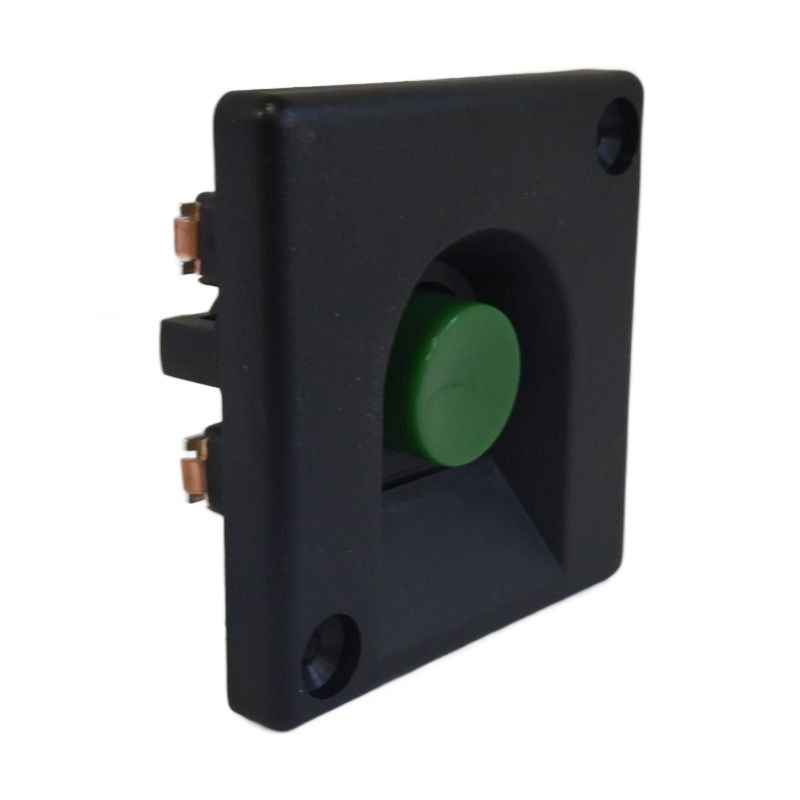

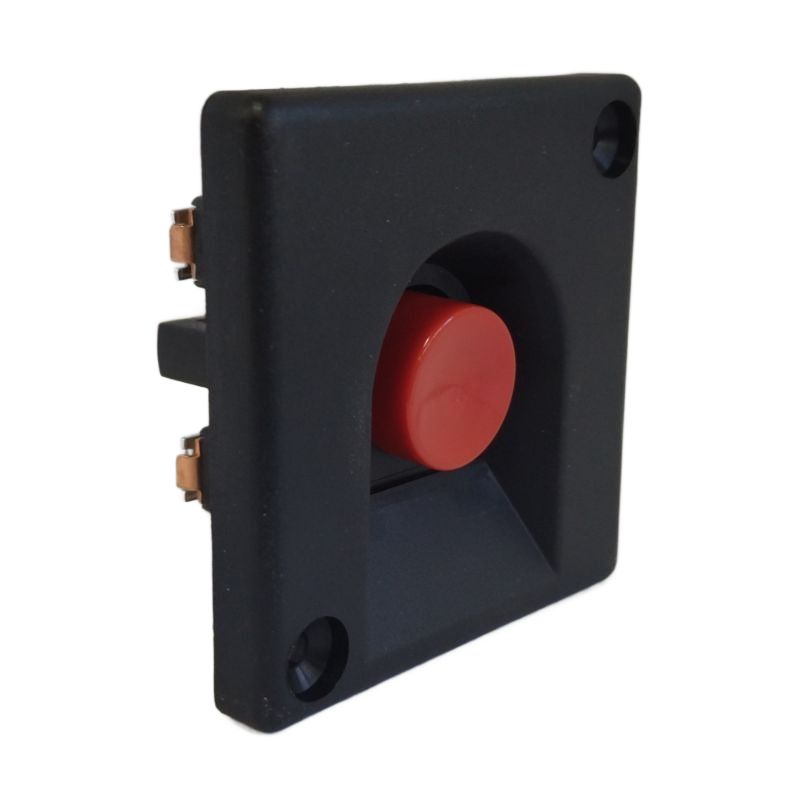

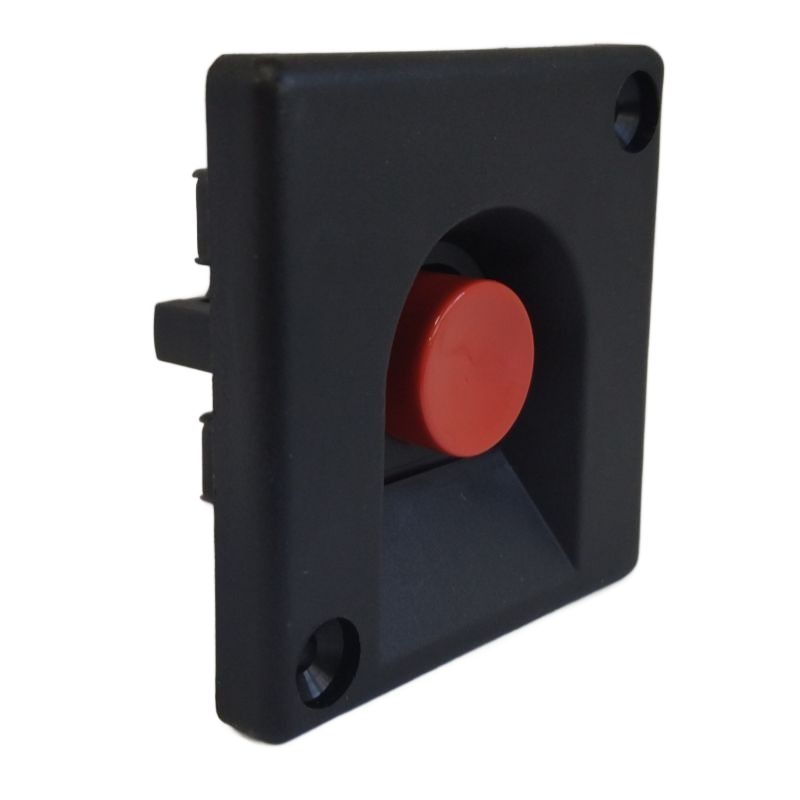

Tokozatlan nyomógombok

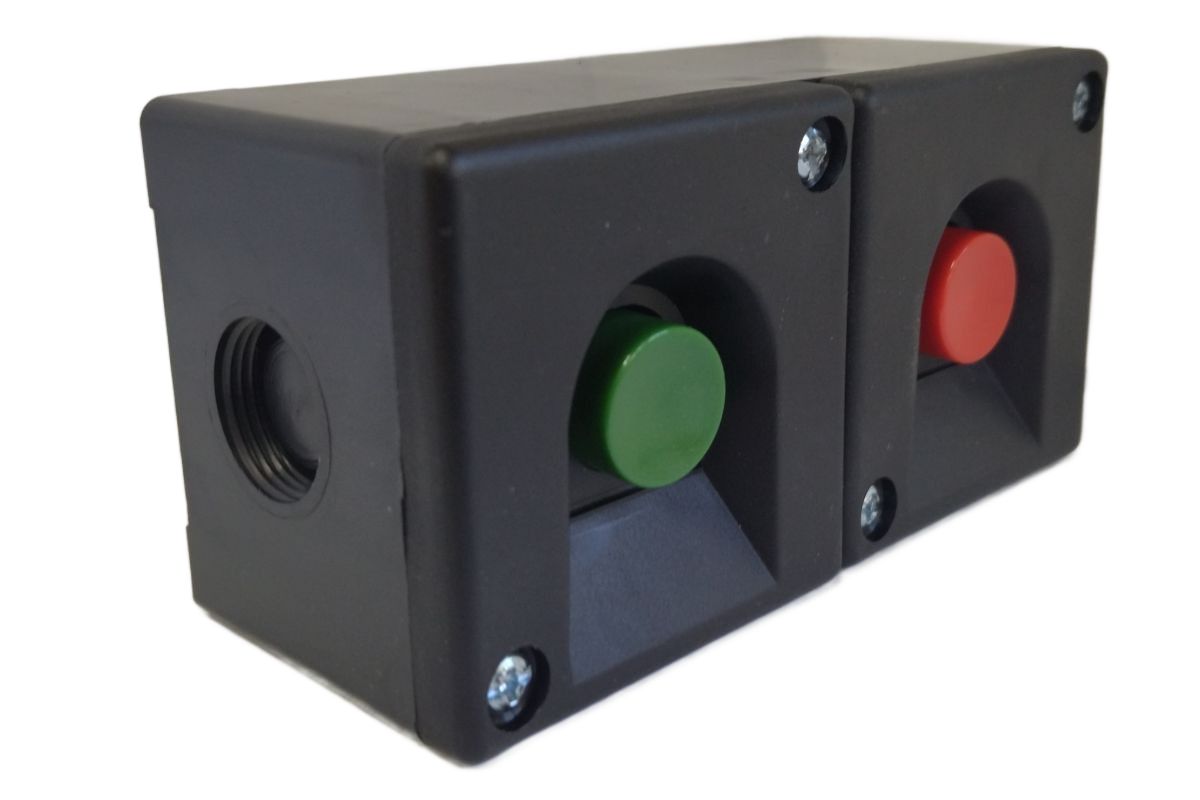

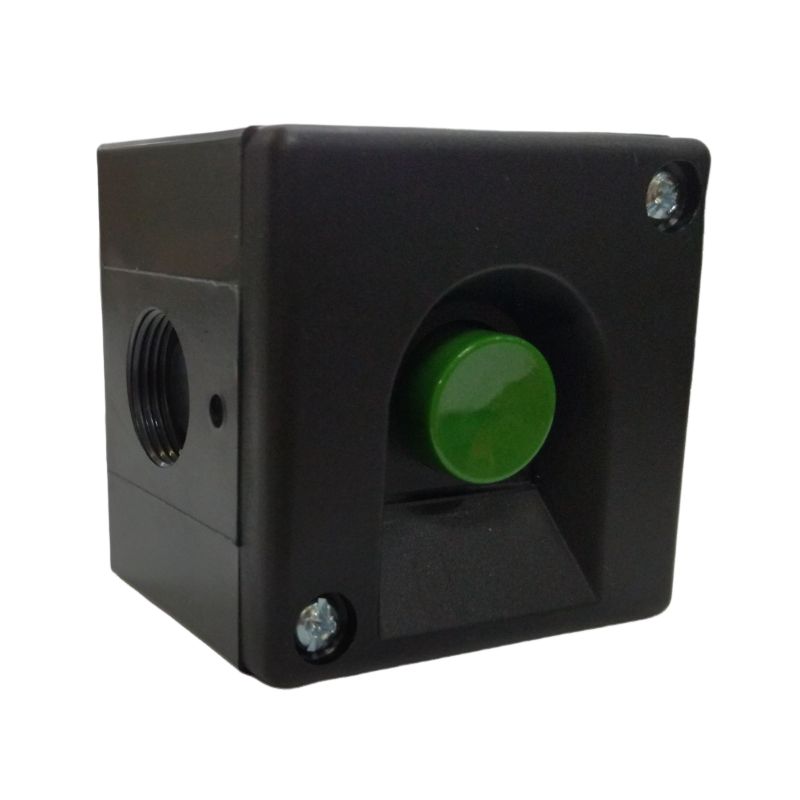

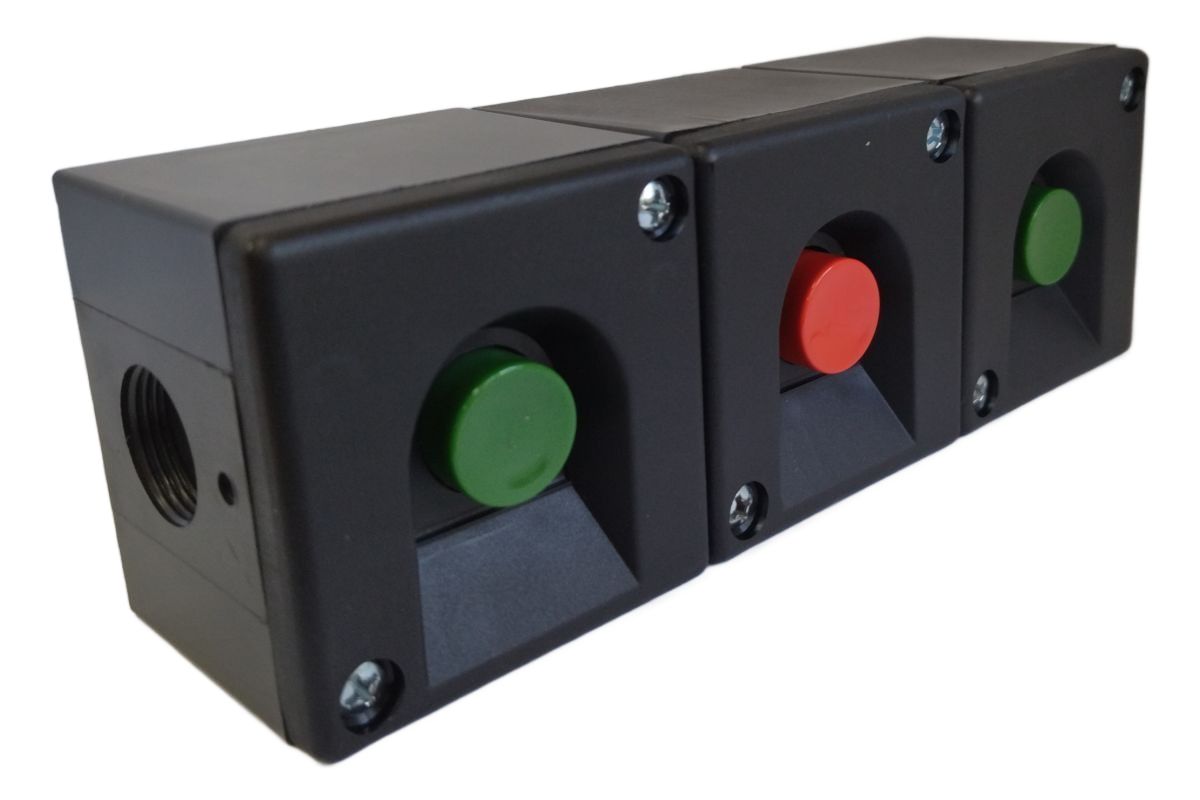

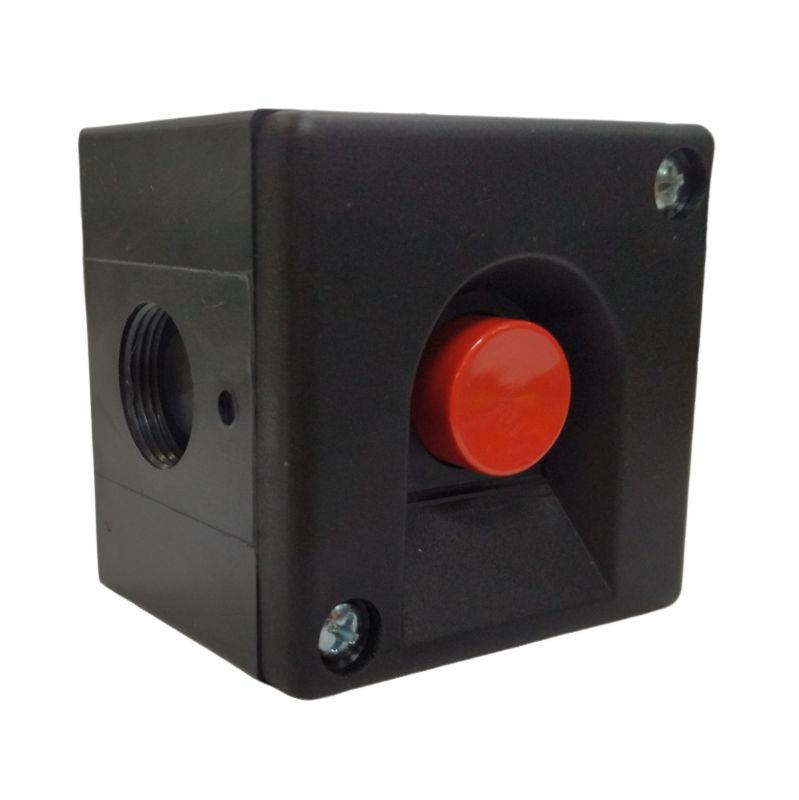

Tokozott nyomógombok
Alkatrészek, kiegészítők
Műszaki paraméterek:
Érintésvédelem: | I. érintésvédelemi osztályú készülékekhez |
Beépítés: | A nyomógombok (2db max. M 4-es süllyesztett fejű csavarral) beépíthetők a műszaki tájékoztatóban ismertetett méretű szerelési nyílásba vagy (3,5×16 mm-es lencsefejű lemezcsavarokkal) a hozzájuk gyártott MT; 2MT; 3MT műanyag tokozásokba. A készülék hálózati vezeték csatlakoztatására is alkalmas. A kapcsoló alkalmazását csak tiszta környezetben javasoljuk. |
Védettség: | IP 00, MT tokozásokba való beépítés után IP 40 |
Működési mód: | A nyomógombok a működtető gombok megnyomásával kerülnek (a működésüktől függően) zárt, vagy nyitott helyzetbe. A gomb felengedésével a nyomók alaphelyzetbe állnak vissza. |
Működtetés erőszükséglete: | ~12,5 N |
A kapcsoló működési útja: | 8,5 mm |

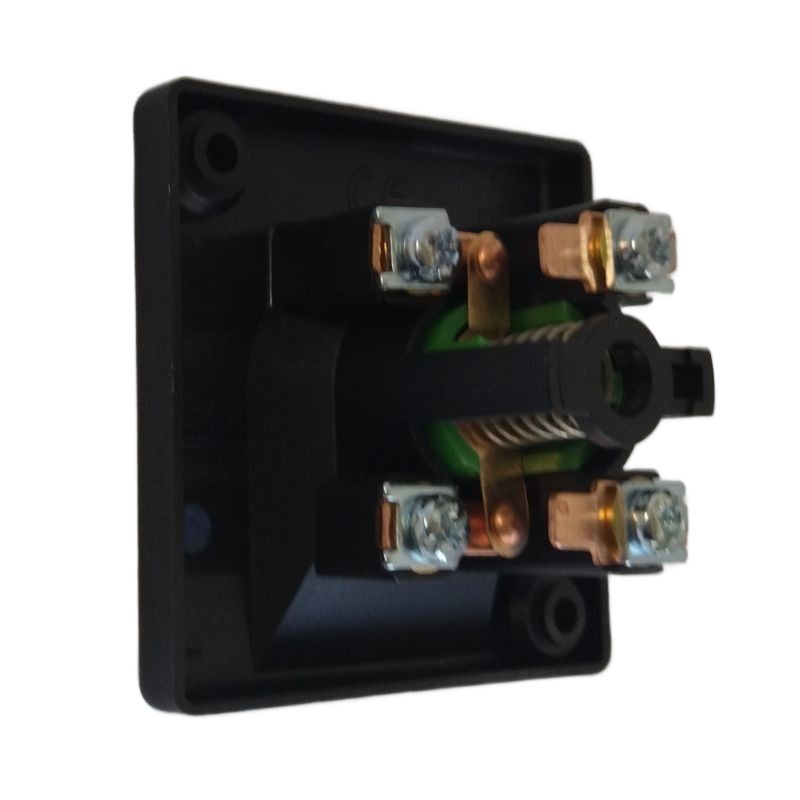

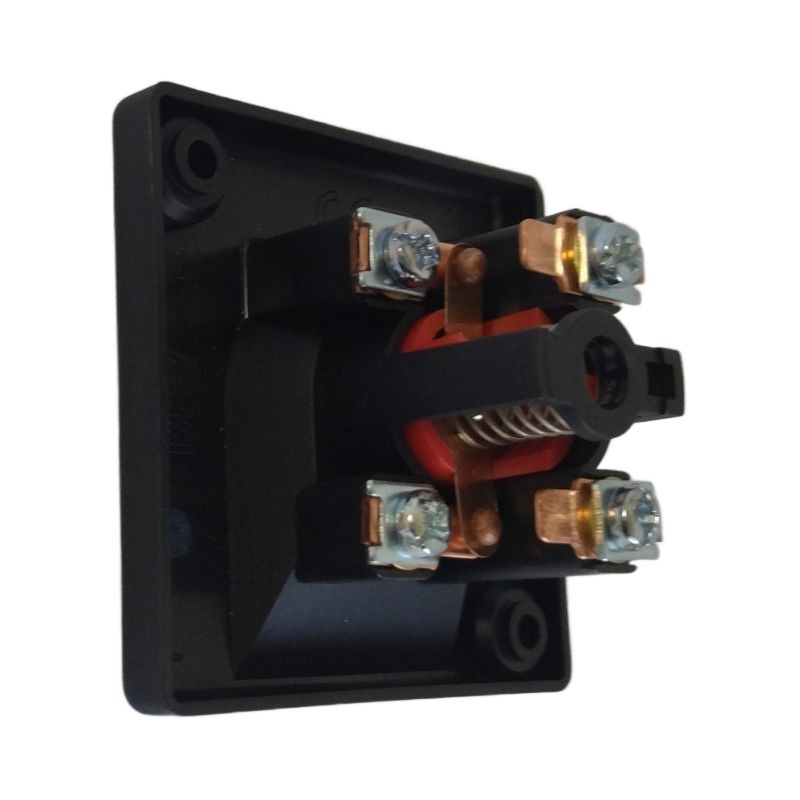

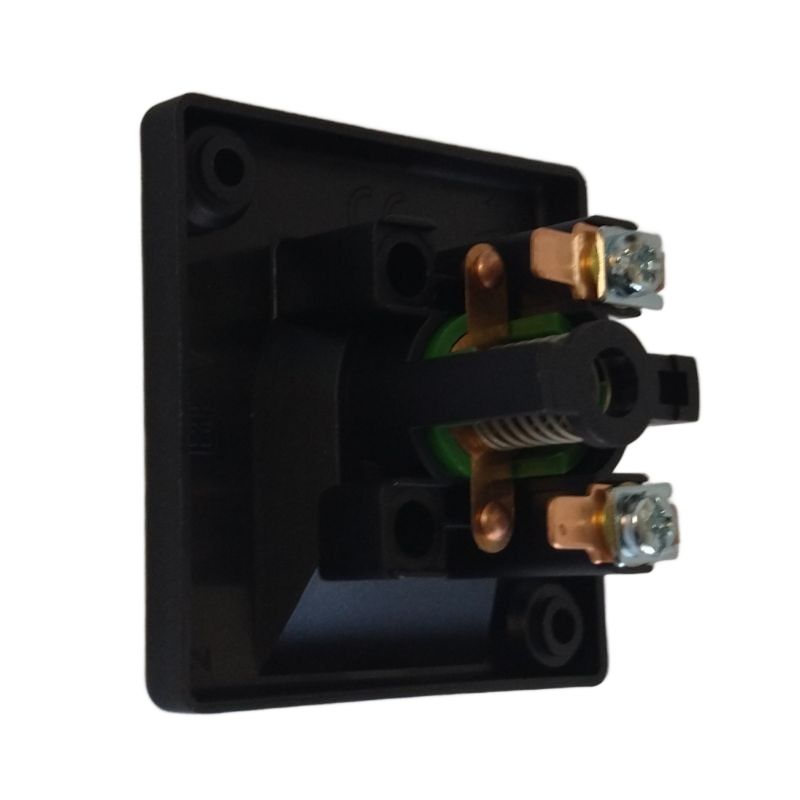

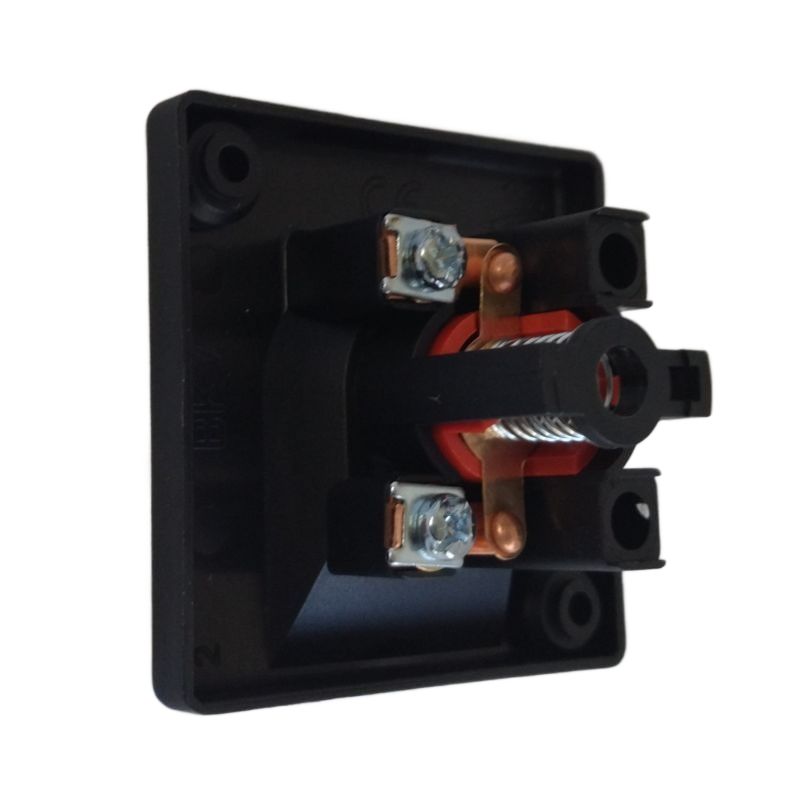

Csatlakozó kapcsok: | A nyomógombok csavar szorítású csatlakozó kapcsokkal vannak ellátva, melyekbe előkészítés nélküli vezetékekkel lehet csatlakozni. |
Csatlakozó vezeték: | Hajlékony vezeték esetén: 0,5-0,75 mm2 keresztmetszetű vezeték Tömör vezeték esetén: 0,5-1 mm2 keresztmetszetű vezeték |
Elektromos terhelhetőség és élettartam EN 61058-1 szerint: | 2 A 400 V~ 1E4 |
Műanyag alkatrészek éghetőségi fokozata: | Áramvezető részekkel érintkező műanyag alkatrészek esetében VO (UL 94 szerint) |
Kúszóáramutak és légközök: | min. 3 mm |
Alkalmazási kategória: | D (IEC 335-1) |
Alkalmazott szabvány: | MSZ EN 61058 |
